Dominar los PLC Omron Sysmac: Una guía de programación paso a paso

Introducción

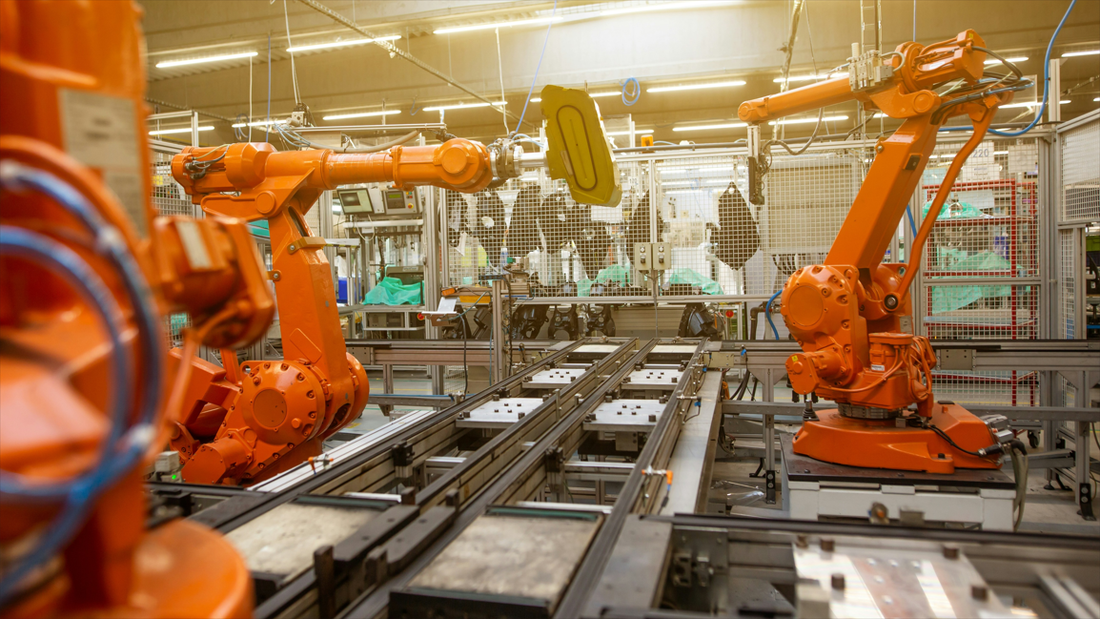

La automatización moderna exige movimientos rápidos y sincronizados y un manejo de datos sin problemas. Los sistemas tradicionales a menudo requieren software separado para la lógica, el movimiento y la seguridad, lo que lleva a problemas de integración. Los controladores Omron Sysmac integran la lógica de PLC, el control de movimiento y la seguridad en un solo sistema. Su red EtherCAT incorporada simplifica el cableado y permite una coordinación precisa de múltiples ejes.

Sin embargo, los nuevos usuarios a menudo se enfrentan a una curva de aprendizaje pronunciada, preguntándose: "¿Cómo empiezo a programar un PLC Omron Sysmac y qué ventajas me aportará a mi máquina?". Este tutorial aborda esta cuestión guiándole a través de un ejemplo práctico de programación Sysmac, ayudándole a pasar de la lógica de relés básica a la optimización avanzada de la velocidad de la máquina.

1. Comprensión de la plataforma Omron Sysmac

Controladores Sysmac (series NJ/NX)

La familia Sysmac se divide principalmente en las series NJ y NX. La Serie NJ es la opción robusta y de gama alta diseñada para maquinaria compleja que requiere una sincronización de alta velocidad de muchos ejes. La Serie NX (como la NX1P2) es un controlador de máquina compacto de nivel básico que ofrece las mismas capacidades de movimiento avanzadas para aplicaciones más pequeñas. Una característica clave en ambos es el puerto EtherCAT incorporado, que sirve como columna vertebral para la comunicación de alta velocidad.

Software Sysmac Studio

A diferencia de los sistemas heredados que requerían CX-Programmer para la lógica y CX-Motion para los servos, Sysmac Studio es un IDE todo en uno. Le permite configurar controladores, configurar controladores lógicos programables Omron, redes y pantallas HMI en un solo entorno. Admite totalmente los lenguajes IEC 61131-3 (Ladder, Structured Text, Function Block), lo que permite a los desarrolladores elegir el mejor lenguaje para la tarea.

2. Configuración de hardware y configuración inicial

Cableado y alimentación

La correcta instalación del hardware es la base de un sistema estable. Monte el controlador Sysmac en un riel DIN estándar y conecte la fuente de alimentación de 24 V CC. Conecte sus servomotores (por ejemplo, la serie Omron 1S o G5) al puerto EtherCAT utilizando cables Ethernet estándar. Debido a que EtherCAT admite la conexión en cadena, puede vincular el controlador al primer variador, el primer variador al segundo, y así sucesivamente, lo que reduce drásticamente la complejidad del cableado.

Escaneo de red EtherCAT

Una vez encendido, abra Sysmac Studio y conéctese al PLC a través de USB o Ethernet. Navegue a la pestaña de configuración de EtherCAT.
1. Haga clic derecho en el icono Maestro.
2. Seleccione "Comparar y fusionar con la configuración de red real".
3. Esta función escanea la red y rellena automáticamente el árbol del proyecto con todos los servos y módulos de E/S conectados.

Seguridad y E/S

La configuración de E/S de seguridad integradas y E/S de red (como la serie OMRON NX I/O) es perfecta. Asegúrese de mapear sus entradas de seguridad (como paradas de emergencia) correctamente dentro de la tarea de seguridad. Para sensores estándar, consulte nuestra guía sobre integración de sensores industriales para asegurarse de que su cableado coincida con la configuración de su software.

3. Creación de su primer programa

Conceptos básicos de la lógica de escalera

En Sysmac Studio, navegue a Programación > POUs > Programas y cree una nueva rutina de escalera. Un simple circuito de "Arranque/Parada" es la mejor manera de verificar sus E/S.

Definición de variables y símbolos

Sysmac utiliza programación basada en etiquetas (variables) en lugar de direcciones de memoria fijas (como CIO 100.00).
Variables globales: Accesibles en todos los programas y tareas (por ejemplo, E/S físicas).
Variables locales: Internas a un programa específico.
Siempre asigne nombres significativos como Conveyor_Start_Btn en lugar de etiquetas genéricas. Esto facilita significativamente el mantenimiento.

Herramientas de depuración

Utilice la ventana de la Pestaña de supervisión para monitorear los valores de las variables en tiempo real. La función de Edición en línea le permite modificar el código mientras la máquina está funcionando, lo que es vital para ajustar la lógica sin detener la producción.

4. Implementación del control de movimiento

Aquí es donde Sysmac brilla. En lugar de una manipulación compleja de registros, se utilizan bloques de funciones (FB) compatibles con PLCopen.

Bloques de movimiento (FB)

Para mover un servo, simplemente arrastre y suelte un FB de movimiento en su lógica de escalera.

• MC_Power: Energiza el servomotor.
• MC_Home: Ejecuta la secuencia de retorno a cero para establecer una posición cero.
• MC_MoveAbsolute: Mueve el eje a una coordenada específica.

Por ejemplo, para mover un brazo de embalaje, se activaría MC_MoveAbsolute cuando un sensor "Package_Detected" se activara.



Levas electrónicas e interpolación

Para aplicaciones como cuchillas giratorias o cizallas voladoras, las levas mecánicas son propensas al desgaste. Sysmac le permite crear perfiles de levas electrónicas en el software, sincronizando perfectamente un eje esclavo con un codificador maestro. Además, comprender la diferencia entre los protocolos de comunicación EtherCAT y los estándares antiguos ayuda a explicar por qué Sysmac puede manejar la interpolación lineal y circular con tanta precisión: la fluctuación de los paquetes de datos es prácticamente inexistente.

5. HMI y redes (opcional)

Conexión HMI básica

Si utiliza una HMI de la serie NA de Omron, comparte el mismo archivo de proyecto que el PLC, lo que significa que las variables se comparten automáticamente, sin necesidad de volver a escribir las etiquetas. Para HMI de terceros, puede conectarse a través de EtherNet/IP.

Registro de datos e IIoT

Los controladores Sysmac están preparados para IIoT. Admiten bibliotecas MQTT, lo que le permite publicar datos de la máquina directamente en la nube para el mantenimiento predictivo o el seguimiento OEE.

6. Consejos y mejores prácticas

• Enfoque estructurado: Divida el código de máquina complejo en diferentes Secciones o Bloques de función. No escriba todo el código de máquina en un único archivo de escalera continuo.
• Simulación en línea: Utilice el simulador integrado de Sysmac Studio. Puede visualizar la trayectoria de sus ejes de movimiento en 3D incluso antes de comprar el hardware.
• Copias de seguridad periódicas: Siempre exporte su archivo de proyecto (*.smc2) regularmente. Los proyectos Sysmac contienen todo, incluidos los parámetros de la unidad y los comentarios.

Conclusión

La plataforma Sysmac de Omron permite a los ingenieros construir máquinas más rápidas, inteligentes y fiables. Siguiendo esta guía, ahora debería tener un proyecto básico de Sysmac Studio en funcionamiento, con lógica de PLC y movimiento de servo trabajando en concierto. La arquitectura unificada, centrada en EtherCAT, reduce los problemas de cableado y sincronización. En la práctica, esto significa que puede intercambiar en caliente productos de control de automatización o expandir ejes sin rediseñar todo el sistema, lo que le da a su fábrica una ventaja competitiva.

Llamada a la acción

¿Quiere ponerse manos a la obra con los PLC de Omron? Póngase en contacto con el equipo técnico de Chipsgate para hablar sobre las soluciones Sysmac, o explore nuestra amplia gama de controladores y componentes de Omron para empezar a automatizar su próxima máquina hoy mismo.

---

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la diferencia entre los controladores NJ y NX de Omron?

R1: Ambos son controladores de automatización de máquinas con EtherCAT incorporado. La serie NJ es la opción de gama alta, que ofrece mayor capacidad de E/S, memoria y funciones de sincronización avanzadas para grandes líneas de producción. La serie NX es un modelo de nivel básico a medio, perfecto para máquinas compactas o proyectos sensibles al coste, manteniendo al mismo tiempo potentes capacidades de movimiento.

P2: ¿Necesito cables especiales para EtherCAT?

R2: No. EtherCAT utiliza cables Ethernet CAT5e o CAT6 blindados estándar. La principal ventaja es la capacidad de conectar dispositivos en cadena, lo que simplifica significativamente el diseño del cableado en comparación con las conexiones punto a punto.

P3: ¿Pueden los controladores Sysmac manejar tanto el movimiento como las E/S digitales en la misma red?

R3: Sí. EtherCAT puede transportar comandos de servo de alta velocidad y señales de E/S digitales estándar simultáneamente en el mismo cable. Simplemente agregue módulos NX I/O a la línea EtherCAT, y todos aparecerán bajo una única configuración de red en Sysmac Studio.

P4: ¿Qué lenguajes de programación admite Sysmac Studio?

R4: Es totalmente compatible con el estándar IEC 61131-3, incluidos Diagrama de Escalera (LD), Texto Estructurado (ST), Diagrama de Bloques de Funciones (FBD) y Lista de Instrucciones (IL). Puede mezclar estos lenguajes dentro de un único proyecto para optimizar tareas lógicas o con gran carga matemática.

P5: ¿Cómo maneja Omron las funciones de seguridad?

R5: Los controladores Sysmac de Omron integran la seguridad a través del protocolo FSoE (Safety over EtherCAT). Puede usar unidades Safety NX I/O junto con I/O estándar. Por ejemplo, el NX1P2 admite funciones de Safety Torque Off (STO), y la lógica de seguridad se puede programar directamente en Sysmac Studio usando bloques de funciones de seguridad.
