Soluciones Industriales de UPS y Batería de Respaldo para Automatización
Las interrupciones y fluctuaciones de energía inesperadas pueden detener la producción de inmediato. Esta guía explica cómo seleccionar e implementar Sistemas de Alimentación Ininterrumpida (UPS) y baterías de respaldo para mantener funcionando los PLC, controladores y dispositivos de red. Cubrimos los tipos de UPS (en línea, interactiva en línea, en espera), las químicas de las baterías, los cálculos de tamaño y los consejos de mantenimiento. Al seguir estas estrategias, los ingenieros y compradores pueden proteger los sistemas de control contra interrupciones y salvaguardar los procesos críticos con un tiempo de inactividad mínimo y costos manejables.

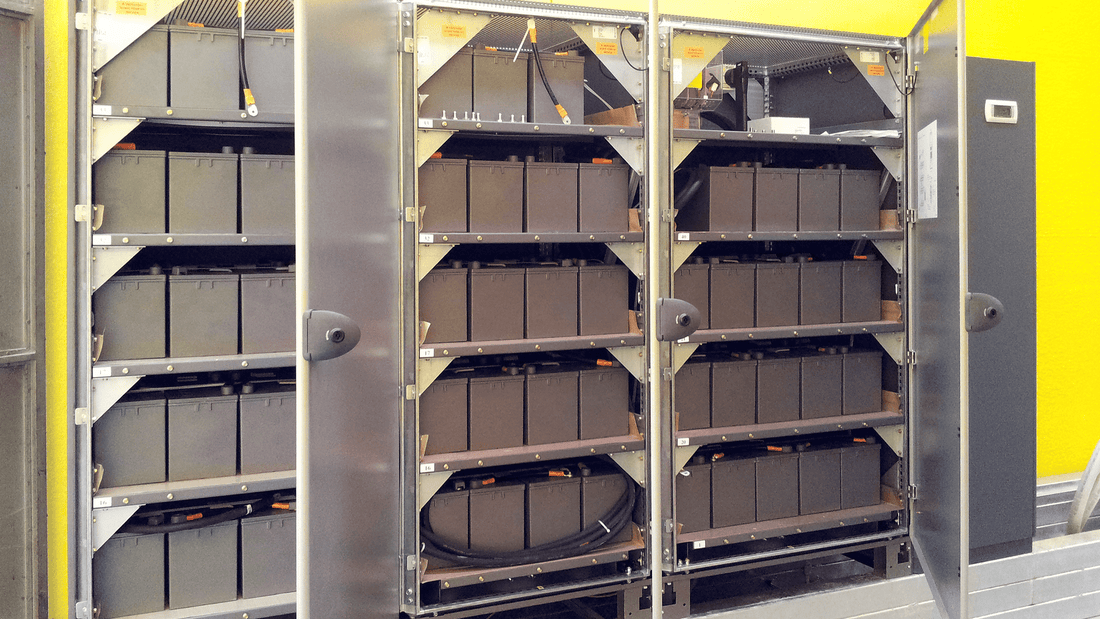

Alimentación de respaldo para el hardware de control durante un corte de energía, ilustrando una configuración típica de UPS industrial.
« Armarios de baterías UPS» , CC BY-SA 2.0
Introducción
Las anomalías en el suministro eléctrico, ya sean apagones cortos, caídas de tensión o sobretensiones, representan riesgos graves para la infraestructura de automatización industrial. Incluso una interrupción de un milisegundo puede corromper la memoria del controlador lógico, forzar un reinicio de las interfaces del operador o disparar los disyuntores de los variadores de motor, lo que a menudo resulta en horas de tiempo de recuperación del sistema. Para mitigar estos riesgos, los ingenieros implementan sistemas UPS y baterías industriales.
Sin embargo, especificar la solución de respaldo correcta requiere equilibrar las compensaciones en cuanto a costo, complejidad de implementación y tiempo de ejecución requerido. Por ejemplo, evaluar las opciones dentro de un catálogo de fuentes de alimentación industrial ayuda a reducir los factores de forma y las capacidades. En este artículo, abordamos el desafío de equilibrar la fiabilidad del sistema con los presupuestos operativos. Compararemos las topologías UPS estándar, evaluaremos las tecnologías modernas de baterías y describiremos estrategias de dimensionamiento precisas para garantizar que las redes de control permanezcan en línea a través de perturbaciones graves de energía.
Conclusiones clave
- Topologías UPS: Los UPS en línea (doble conversión) ofrecen un tiempo de transferencia nulo para cargas críticas. Los interactivos en línea gestionan las sobretensiones con un breve cambio (aproximadamente 4–6 ms), mientras que los fuera de línea (en espera) son muy económicos pero más lentos (aproximadamente 8 ms).
- Selección de batería: Las baterías de plomo-ácido VRLA tradicionales siguen siendo el estándar, pero las alternativas de iones de litio ofrecen una vida útil prolongada y un tamaño reducido. Los ciclos de reemplazo estándar se realizan cada 3-5 años.
- Dimensionamiento y tiempo de ejecución: Calcule el VA requerido en función de la carga total del hardware, incorporando un margen de seguridad del 20-25%.
- Entorno de instalación: Haga coincidir los gabinetes del UPS con las clasificaciones ambientales NEMA/IP y verifique los requisitos de ventilación, particularmente para químicas que liberan gases o zonas de alta temperatura.
- Estrategias de redundancia: Para arquitecturas de alta disponibilidad, utilice redundancia N+1 o bancos de baterías de bus de CC paralelos, respaldados por un monitoreo de estado rutinario.
1. Explicación de la topología del UPS
Comprender la arquitectura interna de un UPS es fundamental para hacer coincidir la unidad con la tolerancia de carga específica. Hay tres diseños principales utilizados en la automatización industrial.
Diagramas de flujo de energía para sistemas UPS en línea, interactivos en línea y fuera de línea.
UPS en línea (doble conversión)
Un UPS en línea procesa continuamente la energía de CA entrante, convirtiéndola a CC y luego regenerándola a CA a través de un inversor. Debido a que la energía de salida se regenera por completo, los dispositivos posteriores están completamente aislados de las irregularidades de la red de entrada. En caso de falla de la red, las baterías asumen instantáneamente la carga del inversor con un tiempo de transferencia nulo. Esta topología es estrictamente necesaria cuando se mantienen sistemas PLC críticos, centros de datos o controladores robóticos donde un solo ciclo perdido podría desencadenar una falla.
UPS interactivo en línea
En condiciones normales, un UPS interactivo en línea pasa la energía directamente a la carga mientras mantiene una conexión paralela al inversor de la batería. Un interruptor de transferencia activa la batería solo durante un corte activo. El tiempo de transferencia estándar oscila entre 4 y 6 milisegundos, una duración que los capacitores internos de la mayoría de los equipos electrónicos industriales pueden salvar fácilmente. Las unidades interactivas en línea también cuentan con regulación automática de voltaje (AVR) para corregir fluctuaciones menores de voltaje sin agotar la batería. Ofrecen una sólida relación costo-rendimiento para aplicaciones de criticidad media.
UPS fuera de línea (en espera)
Las unidades fuera de línea proporcionan un respaldo fundamental. Las cargas se alimentan directamente de la red eléctrica durante el funcionamiento normal. Al detectar un corte, un interruptor transfiere la carga al inversor de la batería, lo que suele tardar unos 8 milisegundos. Como el diseño de UPS más simple y económico, están estrictamente reservados para cargas no críticas con alta tolerancia a los cortes, como estaciones de trabajo estándar o monitores de diagnóstico periféricos.
2. Tipos de baterías y vida útil
La fiabilidad de cualquier UPS depende totalmente de su medio de almacenamiento de energía. El sector industrial se basa principalmente en dos químicas de baterías: plomo-ácido reguladas por válvula (VRLA) y de iones de litio (específicamente LiFePO₄).
Las VRLA están muy probadas y son muy rentables inicialmente, aunque son inherentemente voluminosas y ofrecen una vida útil limitada. Por el contrario, las soluciones de iones de litio proporcionan una vida útil de hasta 10 años, un perfil de peso significativamente más ligero y una eficiencia de carga superior, aunque con un costo de adquisición inicial más alto. En condiciones de funcionamiento estándar (ambiente de 20-25 °C), una batería de UPS tradicional dura de 3 a 5 años. Los factores estresantes ambientales, como las temperaturas elevadas o los ciclos de descarga profunda, reducirán drásticamente esta vida útil, lo que requerirá un estricto programa de reemplazo preventivo.
3. Dimensionamiento de un sistema UPS
Un dimensionamiento adecuado evita la sobrecarga del sistema durante el funcionamiento normal y garantiza un tiempo de ejecución adecuado durante un corte. La elaboración de perfiles de carga precisos es el primer paso.
Cálculo de carga y tiempo de ejecución
Sume el consumo máximo de energía (en vatios o VA) de todo el hardware conectado. Tenga en cuenta que las cargas inductivas tienen demandas específicas; un motor de 1 HP consume aproximadamente 746 W, sin incluir la corriente de irrupción de arranque y las pérdidas de eficiencia. Asegúrese de que la clasificación VA continua del UPS elegido supere su carga total calculada en al menos un 20% para acomodar futuras expansiones y evitar disparos molestos.
El tiempo de ejecución está dictado por la capacidad total de la batería (Ah). Como heurística general, agregar una cadena de baterías idéntica en paralelo duplicará aproximadamente el tiempo de ejecución disponible. Si un UPS de referencia produce 5 minutos de respaldo, una expansión en paralelo produce aproximadamente 10 minutos. Consulte siempre las tablas de descarga del proveedor para obtener estimaciones precisas del tiempo de ejecución.
Coincidencia de voltaje y fase
Verifique que la especificación de entrada del UPS coincida con la energía de la red del sitio (por ejemplo, 208 V o 480 V trifásica) y que la salida coincida con el voltaje de control (frecuentemente 120 V o 240 V monofásica). Para paneles de control centrados en CC, los sistemas UPS de bus de CC modulares que se conectan directamente a rieles de 24 VCC o 48 VCC son altamente eficientes.
| Tipo de UPS | Modo de operación | Tiempo de transferencia | Mejor para |
|---|---|---|---|
| En línea | CA → CC → CA continuamente | Cero (0 ms) | Cargas muy críticas (por ejemplo, PLCs de seguridad, salas de servidores) |
| Interactivo en línea | CA directa con cambio de inversor automático | ~4–6 ms | Sistemas de criticidad media (paneles de control, comunicaciones) |
| Fuera de línea/En espera | CA directa, inversor en caso de corte | ~6–10 ms | Cargas de baja criticidad (monitores no esenciales, periféricos) |
4. Instalación y medio ambiente
La implementación de un UPS en un entorno industrial exige una planificación estructural y ambiental. El calor ambiental elevado es el principal catalizador de fallas para las baterías; los sistemas con algoritmos de carga con compensación de temperatura deben especificarse en espacios sin aire acondicionado.
Además, haga coincidir la clasificación IP/NEMA del gabinete con el entorno. Las áreas polvorientas o de lavado requieren gabinetes con clasificación NEMA 12 o 3R. Sin embargo, se debe prestar mucha atención a la ventilación, ya que las baterías de plomo-ácido selladas pueden ventilar gas de hidrógeno durante ciclos de carga pesados. Para los requisitos de tiempo de ejecución extendido, utilice gabinetes de baterías externos ubicados en espacios adyacentes y con clima controlado.
5. Mantenimiento y pruebas
Una mentalidad de "configurar y olvidar" conduce a fallas de respaldo. Todos los sistemas UPS requieren validación periódica. Realice pruebas de carga anuales para verificar la capacidad y reemplace los módulos de batería de manera proactiva si el rendimiento se degrada. Evite dejar las baterías en un estado descargado, lo que provoca una sulfatación irreversible en las unidades de plomo-ácido. Las soluciones UPS industriales modernas con frecuencia cuentan con monitoreo remoto a través de SNMP o Modbus, lo que permite a los equipos de operaciones recibir alertas de estado proactivas antes de que ocurra una falla.
Conclusión
La especificación adecuada de UPS y baterías de respaldo es fundamental para la fiabilidad de la automatización. Al comprender los matices entre las topologías de UPS, seleccionar la química de batería óptima y calcular rigurosamente los requisitos de carga, los ingenieros pueden garantizar que las anomalías de energía transitorias no resulten en paradas de producción catastróficas. Mantener estos sistemas a través de ciclos de reemplazo programados de 5 años garantiza que las interfaces hombre-máquina, los controladores y los conmutadores de red superen con éxito las perturbaciones de la red.
Llamada a la acción
Explore nuestra categoría de fuentes de alimentación para unidades UPS industriales, módulos de batería DIN-rail y accesorios de acondicionamiento de energía. Para aplicaciones complejas, comuníquese con nuestro equipo de operaciones técnicas para analizar soluciones personalizadas de energía de respaldo para su arquitectura de automatización específica.
Preguntas frecuentes
¿Cuál es la diferencia entre UPS interactivo en línea y en línea?
Los UPS en línea (doble conversión) regeneran continuamente la energía, eliminando por completo cualquier espacio de conmutación. Los UPS interactivos en línea conectan las cargas directamente a la energía de la red durante el funcionamiento normal y cambian a inversores de batería cuando es necesario (lo que tarda entre 4 y 6 ms). La elección adecuada depende completamente de la tolerancia a la interrupción de su equipo conectado.
¿Cuánto duran las baterías del UPS?
La vida útil estándar es de 3 a 5 años en entornos industriales típicos. Las temperaturas ambiente superiores a 25 °C o los ciclos de descarga profunda frecuentes acelerarán significativamente la degradación. La planificación del reemplazo debe integrarse en los programas de mantenimiento preventivo estándar.
¿Puedo usar varios UPS en paralelo para redundancia?
Sí. Muchas arquitecturas de alta disponibilidad utilizan un diseño N+1 (por ejemplo, dos módulos UPS que soportan un solo controlador). Esto garantiza la capacidad de conmutación por error si un UPS o su cadena de baterías experimenta una falla. Se requiere una sincronización paralela adecuada.
¿Qué tipo de batería es mejor para un UPS industrial?
Depende de las limitaciones de la instalación. Las baterías de plomo-ácido VRLA están muy probadas y son económicas. Sin embargo, la adopción de iones de litio (LiFePO₄) está aumentando debido a su tamaño compacto, menor peso y mayor vida útil. La especificación debe basarse en el presupuesto, la disponibilidad espacial y las preferencias de mantenimiento a largo plazo.
¿Chipsgate vende soluciones UPS industriales?
Sí. Nuestro catálogo Electromecánica > Fuentes de alimentación incluye una amplia variedad de unidades UPS industriales (tanto de montaje en rack como en carril DIN), paquetes de baterías modulares y convertidores de CC diseñados específicamente para entornos de automatización.
